什么是單端放大器和推挽放大器
編輯時間：2018-03-14 09:21:36
瀏覽量：0次
單端放大器（sing e-ended amplifier )是每一級僅使用一個晶體管（或電子管，也可以是多只管子并聯連接）的對地為非對稱運用的放大器，如圖2-15所示。

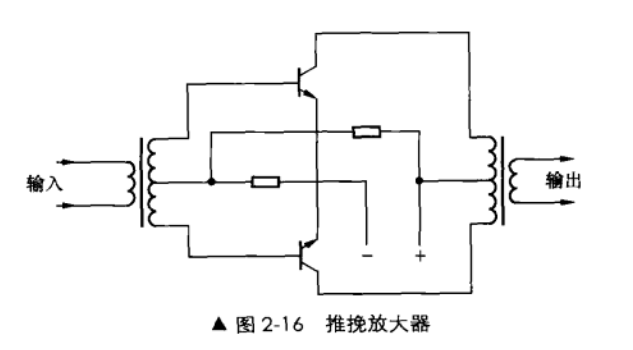

推挽放大器（push pull amplify )是以兩個相等的信號支路工作，兩個支路連接成互相反相工作而且輸入和輸出都對地平衡的平衡放大器，如圖2-16所示。
推挽放大器使用兩個具有相同特性的電子管、晶體管或場效應管，分別對交流信號的正負半周進行放大，在輸出端合成后取出。推挽電路具有抑制偶次諧波，避免輸出變壓器鐵心直流磁化，允許器件工作于B類狀態而使窮率提高等優點。
